智能变频通风系统

暂无该类图文！

系统结构

整个多级定风量排风系统主要包含通风柜单元、排风风机单元、送风风机单元、管道等4大部分组成（另外有计算机监控部分为选配）。

通风柜单元主要配备面风速传感器、控制器及阀门。用户可以根据需要在控制器上设定排风的风速，通过阀门的开度实现不同级别的排风。系统通过控制器显示面风速传感器的监测数据，给用户一个形象的风速指示。

排风风机单元实现整栋楼宇的排风功能，一般采用可控的变频电机带动风叶实现无级抽风排风。

送风风机单元实现整个房间的负压状态监控，通过室内外压差的检测与判断，通过送风风机往房间送风，保证实验室内的空气压力适当和实验室工作环境的舒适。
计算机监控终端是实验人员或管理人员通过监控软件远程监视整个系统的工作状态，并根据用户权限控制特定对象。

实现功能

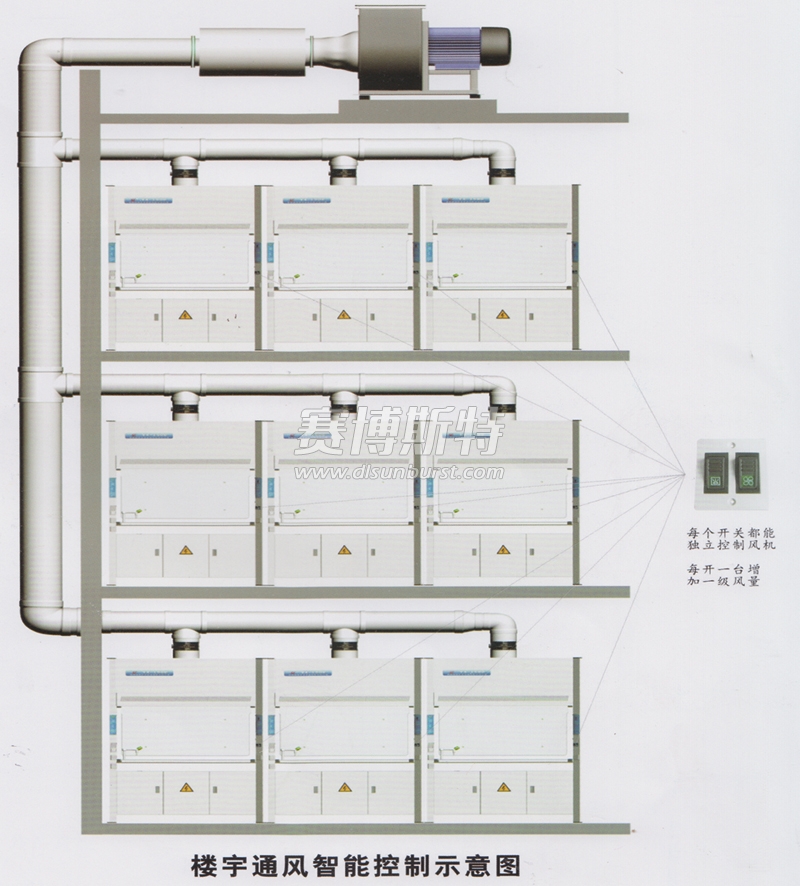

有三层楼宇，每层有若干台通风柜，准备在楼顶安装一台8号离心风机，采用变频器调速。一般来说，控制变频器只能在一处，楼下用风要跑到楼上去调，这样很不方便，也不现实。采用智能控制器后，可以在每一台通风柜上单独控制。达到每开一台通风柜，风机增加一档风量；再开一台通风柜，风量又增加一档，以至全开时，风量达到******。同样，每关闭一台通风柜，风量减少一档；全部关闭时，风机停止运行的效果。
